Induktivitätsspuledurch Gewindekern abgleichbar, von 200 µH-1 mH, Spule bifilar gewickelt, mit Anzapfung.

Typ IST 1204
1 St. 0,41 €
10 St. 3,32 €


Nicht mehr lieferbar


Troulitul Spulenkörper mit HF-Abgleich Gewindekern Durchm.  3,8 x 12 mm bis 2 MHz. Spulenkörper für Flach- oder Standmontage.

Typ TSK 2
10 St. 0,61 €
100 St. 4,01 €

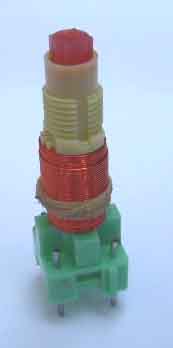

Detektor Spule mit abgleichbarem Ferrit-Kern
Drei Spulen hoher Güte befinden sich auf einem Körper. Obere und mittlere Spule sind als Kreuzwicklung* ausgeführt. Untere Spule: 6 Windungen liegen neben-einander.
Die Induktivität ist durch einen abgleichbaren Ferrit- Kern einstellbar.

*) Kreuzwicklung
Die Kreuzwicklung zeichnet sich aus durch große mechanische Festigkeit und ist besonders geeignet für Spulenkörper ohne Seitenwand. Die Windungen verschiedener Lagen kreuzen sich und berühren sich daher nur in einzelnen Punkten. Dadurch wird die Spule kapazitätsarm.
Kreuzwickelspulen verwendet man vorzugsweise in Vorstufen- und Oszillatorkreisen im LW - und MW - Bereich.
Anwendung:
Geeignet für MW - oder LW - Empfänger oder Oszillatoren in diesem Frequenzbereich.
Daten und Anschlußbelegung siehe PDF Datei
Typ DSF 1600
1 St.      3,85 €
10 St. 30,80 €


UKW Spule 0,7µH 4 Windungen versilberter Cu Draht Durchm.  1,5 mm auf HF-Kunststoffstück gewickelt, mit 2 Haltungslöchern versehen

Typ USD 4
1St. 1,25 €

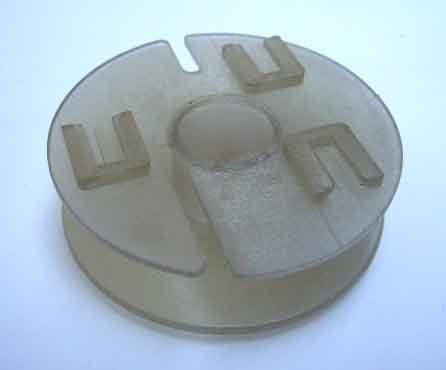

Wickelspule für Ferritantennen usw. für Durchm.  max. 9 mm, außen Durchm.  38 mm, Wickelbreite 8 mm, PVC transparent.

Typ WKS 38
10 St. nur 1,00 €


Kurzwellenspule mit Abgleichkern, 410-850 µH Höhe 32 mm, Fuß 11 x 11 mm

Typ KWS 500
1 St. 0,31 €      10 St. 2,30 €


Oszillatorspule 15 kHz mit Abgleichkern, 2-10 mH mit Anzapfwicklung Höhe 26 mm Fuß 33x17mm
Typ OSZ 15        1 St. 0,46 €             10 St. 3,32 €
nicht mehr lieferbar


HF-Spulen für Vor- Zwischen- ,Oszillatorkreise, sowie Treiber und PA-Stufen. Frequenzbereich 80 150 MHz. Mit abgleichbarem Kern, bewickelt mit versilbertem Kupferdraht Durchm. 0,8m mm.
Typ HFS 303 5 Windungen
nicht mehr lieferbar                        1 St. 0,41 €                10 St. 3,68 €



Typ HFS 377 4 Wdg. mit Anzapf                  1 St. 0,41 €         10 St. 3,68 €


ZF-Spule 10,7 MHzmit Anzapf und abgleichbarem Kern Induktivität 1,2...4 µH.
Typ ZFS 105
nicht mehr lieferbar                                          1 St. 0,41 €                 10 St. 3,68 €


Kupferspule versilbertDurchm. 2,7 mm/ 20 Wdg. 0,063 µH/Q= 12 Einsatz im Frequenzbereich um 900 MHz ( für Filterzwecke im Handy).
Typ SP 63  10 St. nur 0,43 €
nicht mehr lieferbar


Filterspule 7mm mit Abgleichkern und KoppelwicklungL= 0,15µH + 0,08µH (Koppelw.) Einsatz-frequenzbereich: 80-200Mhz / Güte 40 vorzugsweise als Koppelspule am Antenneneingang.
Typ FTSP 200  1 St. 0,25 €


Spule hochbelastbar und vergossen (35µH) auf Ferrittopfkern mit niedrigemGleichstromwiderstand (kleiner 100mW ). Spannungsfestigkeit: 1KV, AC-Belastbarkeit: 250V / max. 5A, R-DC: 0,1W für EMV-Filtereinsatz bzw. als kaskadierbare Entstördrossel mit geringem Spannungsabfall pro Spule!
TYP VOG 35              1 St. 0,18 €



HF/VHF-Spule hoher Güte (Q=120/50 Mhz) auf Pertinax-Stiefelkörper Durchm. 8 mm x 13,5 mm, 0,7 x 5 mm Anschlussstifte für Platinenmontage im Standardraster, über Ferritkern M6 abgleichbar. Wicklung  I mit Mittelanzapfung ableichbar von 1,2  2,2 µHWicklung II (Koppelwicklung), (Ü ca. 1 : 4), 0,18 µH +/- 10 % -
-Einsatz vorzugsweise bei Frequenzen von 30 - 50 Mhz (z.B. 6 m  Band) als Einzelschwingkreis mit Impedanzformation (Antennenspule) bzw. Filterspule in mehrkreisigen Bandfiltern.
Typ VHFS 120                                                                                                                     1 St. 0,68 €


VHF  Spule (8x8mm gedr. Schaltungen), Höhe 5mm, Anschlußstifte (lötbar) Durchm. 0,5mm.Induktivität: 0,15uH, abstimmbar +/-10% vom Nennwert. Güte bei 150 Mhz /48 einsetzbar für VHF-Schwingkreise v. ca.80-200 MHz
Typ HFS 9313                             0,47 €


Stiefel Spulenkörper, aus Keramik, Spule in Rillenform, versilbert, 8 Windungen, Rohr Durchm. 9 mm, Gesamthöhe 35,5 mm. Im Stiefelfuß befinden sich 2 Löcher für M3 Schrauben zur Befestigung. Eine Rarität der ehemaligen deutschen Wehrmacht.
Typ L 1-3                                                      1 St. 1,95 €


Spulenwickelkörper, aus Hart-PVC, vier Lötstifte für Printmontage sind am Fuß angebracht. Wickelbreite: 12,8mm, Wickelhöhe: 4mm.Loch innen Durchm. 5,2mm. Ideal für Variometerbau.
Typ SKPW 10                                                    10 St. 1,45 €


Spulenkörper mit Kern, bestehend aus Spulenkörper und Abgleichgewindekern, Frequenzbereich 1 bis 15 MHz, Spulenkörper Durchm. 5 mm, Höhe mit Fuß 15 mm. AL Wert ca. 5nH.
Typ SPMK 143    10 St. im Beutel nur 1,95 €


Festinduktivität, in Widerstandsform, axial, tauchverzinnt 56 µH 5% Tol.

Typ DWF 56
1 Stück 0,15 €
10 Stück 1,20 €

Festinduktivität, in Widerstandsform, axial, tauchverzinnt 470 µH 5% Tol.

Typ DWF 470
1 Stück 0,15 €
10 Stück 1,20 €

HF Spulenkörper, mit Ferrinkern, 1-8 MHz, Bestehnd aus 3 Teilen, Sockel mit 3 Kontakten 33x17 mm, Spulenkörper: Bereich für die Wicklung: Durchm. innen 9,2 mm, Durchm. Außen 17 mm, Länge des Wicklungsbereiches 13,5 mm, Gesamthöhe: 25 mm, Ferritkern: Durchm. 7,5 x 23,5 mm Länge

Typ SPKH 8
1 St. 0,80 €

wieder lieferbar

Helix UKW “ VHF “ Spule, im Kunststoffrahmen, Cu versilbert, Draht Durchm.1 mm, 5 Windungen.
Höhe 14 mm, Durchm. 13 mm.
Typ UVS 42    10 St. 0,35 €


Ringkern “ Spule, auf Eisenbandringkern gewickelt, sehr hohe Induktivität 2 Henry. Außen Durchm. 46 mm, Innen Durchm. 19 mm. Drahtstärke Durchm. 0,5 mm.
Typ RV 630   1 St. 0,95 €

nicht mehr lieferbar

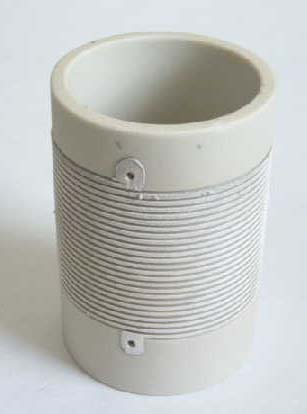

PA “ Zylinderspulen, mit großer Selbstinduktivität, Spule auf Keramikkörper aufgewalzt, versilbert, anzapfbar. Auch hervorragend als Rollspule verwendbar. Bodenbefestigung für 3 mm Schraube.
Typ PZS 23    24 µH Durchm. 45 mm L 66 mm 23 Windungen.
1 St. 3,85 €


dto
Typ    PZS 40    45 µH    45 x 90mm    40 Wdg   9,65 €
nicht mehr lieferbar


AM “ Spule, Nostalgie, 3 Kammer, abgleichbar 560 “ 820 µH. Durchm. = 10 mm, H = 23 mm.
Typ RUS 3
1 St. 1,15 €

nicht mehr lieferbar


Luftspule. Auf Wickelkörper mit Fuß, Kupfer Lackdraht Durchm. 0,36 mm, 21,5 m lang gewickelt . Ohne Ferritkern 1,5 mH. Spule vielseitig verwendbar, auch für Drahtgewinnung. Spulenmaße: Durchm. = 20; H = 23mm, Gesamthöhe: 48mm.
Typ SCUL 1500                                                                 1 St. 0,25 €


Universelles LC-Glied  0,80µH / 85 pF. durch unterschiedliche externe Beschaltung vielseitig einsetzbar; siehe
Anschlussbelegung für Serienresonanz/ Parallelresonanz oder L u. C getrennt.
interne Beschaltung: Allg. Daten: L ca. 0,8uH +/- 15%
L ~ 0,8µH C ca. 85pf +/- 10%
C ~ 85pf Parallel/ Serienresonanz ca. 20 MHZ
Impedanz : ca. 100 OhmTyp BEL 29 LF
1 Stück 0,10 €
10 Stück 0,80 €
100 Stück 6,40 €


Festinduktivität, in Widerstandsform, axial, tauchverzinnt 56 µH 5% Tol.

Typ DWF 56
1 Stück 0,15 €
10 Stück 1,20 €



Festinduktivität, in Widerstandsform, axial, tauchverzinnt 470 µH 5% Tol.

Typ DWF 470
1 Stück 0,15 €
10 Stück 1,20 €


HF “ Spulenkörper, mit Ferrinkern, 1-8 MHz, Bestehnd aus 3 Teilen, Sockel mit 3 Kontakten 33x17 mm, Spulenkörper: Bereich für die Wicklung: Ø innen 9,2 mm, Ø Außen 17 mm, Länge des Wicklungsbereiches 13,5 mm, Gesamthöhe: 25 mm, Ferritkern: Ø 7,5 x 23,5 mm Länge

Typ SPKH 8
1 St. 0,80 €
10 St. 6,40 €


HF � Luftspule, bewickelt mit HF - Litze auf 4 Kammern, 2getrennte Wicklungen mit je 145 µH. –ffnung zur Abstimmung eines Ferritkernes Durchm. bis 12 mm möglich. Auch  anderweitige Verwendung möglich, z.B. Lang oder MW Spule. Spule besteht aus grauen Kunststoff.
Maße: Durchm 33 x 38 mm.

Typ HFSK125

1 St. 2,48 €

HFSK 125

Linearitätsspule, bewickelt mit Cul - Draht Durchm 0,5 mm, W1 = 5µH, W2 = 30µH, im Fuß befindet sich ein Rundmagnet mit quadratischer –ffnung, leicht herausnehmbar, oberhalb der Spule ist ein Ringmagnet befestigt. Ein vielseitiges DING zum basteln.

Typ DING 10                                     10 St. 1,65 €


Ferrit “ Garnrollenkern,  2200 µH +/- 5 % Tol. Durchm. = 6mm H = 8 mm

Typ FODR 2
10 St. 2,15 €



Bosch “ HF “ Spule, mit langen Drahtenden, auf Gurt, ca. 2 µH, Spule ab oder umwickelbar, mit Abgleichkern. Maße: 4x10x9 mm. Typ BHS 2
10 St. 0,95 €


Induktionsschleife, Entmagnetisierungsspule, Durchm. 180 mm, 30 mH, 68 Ohm, 240 Windungen, Kupferlackdraht, Durchm. 0,25 mm, 240 Wdg., abwickelbar. Spule vielseitig verwendbar.

Typ ISE 180                                                                                        3   St. 1,85 €
