Quarze
Schwingquarze - Narva Längsschwinger in Röhrenform, 4 lange Drahtanschlüsse Masse.
ca Ø 18 x 60 mm. je Stück                                                                           5,04 €
Typ Q 13951 A                 59,920 KHz
Typ Q 13995                    59,975 KHz
Typ Q 13951 B                 59,990 KHz
Typ Q 15983                    84,110 KHz
Typ Q 16976 A               103,955 KHz
Typ Q 16967 B               104,80   KHz

Keramik Quarzfassung Kontakte und Lötösen vergoldet, für Quarze HC-33/U Raster 12,34 mm.
Typ KQF 12    nicht mehr lieferbar                                                                  1 St. 2,48 €

Monolithisches Quarzfilter fM= 18 MHz, Welligkeit im Durchlaßbereich <1dB, Bandbreite bei 3dB 19 kHz.
Typ MFQ 18-1900                  1,97 €


Steuerquarzoszillatoren ( PXO) v. Telequarz mit durch Code spezifizierten engen Abgleich-toleranzen (+/-5.. +/-25 ppm. TTL +CMOS- compatibel 5 V/35 mA, großer Temp. Bereich-55..+105°. ( z.B. geeignet mit TP- Filter für stabile KW Super ? VFO´s und Vervielfacherzwecke) Datenblatt und Toleranzcode auf Anfrage. Orginal "Telequarz", solange Vorrat reicht.
Typ TQG 95-1 F= 6,272 MHz
1 St 0,43 €
10 St. 3,32 €
Typ TQG 95-2 F= 8,192 MHz
1 St 0,43 €
10 St. 3,32 €
Typ TQG 95-3 F= 9,344 MHz
1 St 0,43 €
10 St. 3,32 €
Typ TQG 95-4 F= 25,088 MHz
1 St 0,43 €
10 St. 3,32 €

Quarzfilter für 18 MHz für experimentelle Zwecke gut geeignet ist das etwa 15 kHz (-1,5dB) breite FM-Quarzfilter MQF 1800. Anschluss 3 pol. Raster 12 mm. Vorgestellt im Funkamateur 4/96 Seite 370.
Typ MQF 1800                                 1 St    1,97 €.

Uhren-Quarze 32,768 kHz, Ø 2x 6,5 mm
Typ UQ 32                          1 St. 0,33 €


        im Preis gesenkt

Quarze im Gehäuse H 49 U in MHz
2,000 5,000 9,320000 12,800 16,893000 24,000
3,579543 5,068800 9,320102 13,824000 17,729200 24,600000
3,686400 5,824000 9,400000 13,875000 17,734470 25,000000
4,000000 5,850000 9,8320 14,318180 18,000000 25,175
4,032000 5,915000 10,00000 14,745600 18,3333 26,208000
4,194 6,000 11,000 15,000 18,432000 27,120000
4,194304 7,159090 11,0592 15,360 18,8696 28,000000
4,332000 7,3728 11,132000 15,710 20,000 31,800000
4,433619 8,000 12,000000 15,974000 20,250000 32,7680
4,500 8,062500 12,228 16,000 21,750 33,750
4,9152 8,718750 12,500000 16,384000 23,400000 131,230000
Typ H 49 U 1 St. 0,25 € 10 St. 2,00 € 100 St 16,00 € Frequenzangabe nicht vergessen. Preise verstehen sich nicht bei gemischter Abnahme


Quarzoszillatoren im Metallgehäuse TTL- und LOC- MOS- kompatibel geringe Leistungsauf- nahme, niedrige Bauform. Arbeitstemperaturbereich: <+ 100x10-6 Speisespannung 5 V + 10 % Ausgang für 2 TTL oder 10 LS Gatter ( 15 pF)


0,6144 MHz 8,2000 MHz 15,3600 MHz 32,0000 MHz
3,6864 MHz 10,0000 MHz 19,2000 MHz 33,3330 MHz
4,0960 MHz 12,5000 MHz 20,0000 MHz  -
7,5000 MHz 12,8000 MHz 24,0000 MHz  -
8,1920 MHz 14,31818 MHz 25,0000 MHz  -
Typ XO 5860 1 St nur 1,92 € Bitte Wert angeben

Spannungsgesteuerter Quarzoszillator (VCXO) von Telequarz 16,384 Mhz Ziehspannung: 0..5 V, Ziehsteilheit: +/-40-50 ppm, Frequenzstabilität: +/-8 ppm, Alterung : +/- 3 ppm/ Jahr, Ausgangspegel: S-TTL, Versorgungsspannung: UB1=12 V /20 mA, Versorgungsspannung: UB2=5 V /50 mA. Mit Datenblatt und Anschlußbelegung.
Typ V 42311                                                               1 St. 12,71 €


Ausführliches Datenblatt bei Lieferung beiliegend
Einzelbezug Typ DAFZ1,28 €

Mechanisches Miniaturfilter Zwischenfreqzenzfilter für UKW- Handsprechfunkgeräte und für alle ähnlichen Anwendungen. Daten: Kreiszahl = 6, Mittenfrequenz 450 KHz + 350 Hz, Bandbreite > 18 KHz, Welligkeit im Durchlaßbereich < 1,5 dB Abschlußwiderstand R 1= 1,2 KOhm , R2= 600 W erforderliche Kondensatoren liegen bei.
Typ MF 450-1900                                                                                           8,56 €

NDK Kristalloszillator im Metallgehäuse; 14,85 Mhz, Frequenzkorrektor mittels eingebautem Trimmer(+- 3ppm), Output ca 1 Vss begr. Sinus; Ub=5V/3 V max. 3 mA. Frequenzstabilität: Temperatur: +/-2 ppm (-10..+50°C)
Spannung: +/- 0,5 ppm bei Ub +/- 5% v. 5 V.
Zeit: +/-1 ppm pro Jahr.
Typ Z 38-A2                              1 St. 1,90 €

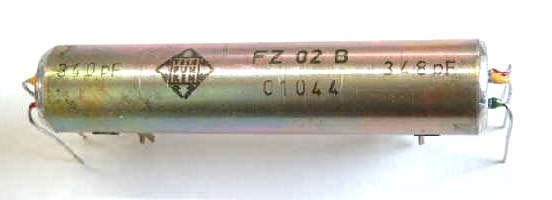

Mechanisches Filter zum Einsatz in UKW – FM Geräten Hersteller Telefunken
  FZ 01 FZ 02
Kanalabstand in KHz 50 20
Bandmittenfrequenz KHz 473 +/- 1,5 473 +/- 0,5
Durchlaßbandbreite bei 6 dB Abfall KHz +/- 18 +/- 6
Sperrbandbreite bei 70 dB KHz < +/- 40 < +/- 16
Typ FZ 01 10,15  3,95 € FZ 02 10,15  3,95 €
Ausführliches Datenblatt bei Lieferung beiliegend, entspricht PDF und Word-Datei
Datenblatt als PDF Datei
Datenblatt als Word Datei

Quarzoszillator sehr  auf präzise auf 13,000 MHz. Im Gehäuse befindet sich ein Trimmpoti zur Feineinstellung. Aufbau SMD, abgeschirmt. Maße 10 x 11 mm  4 mm hoch. Betriebsspannung 12 V /4 mA. Ausgang 13,000 MHz, 1,25 V eff. fast ein Sinus. Lieferung mit Anleitung.
Typ VCT 111 C2
1 St. 0,75 �

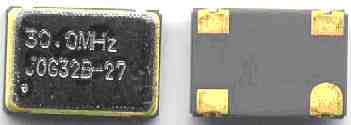

Miniatur Quarzoszillator, Orginalbezeichnung JOG32B-27; 30.0 MHZ
Sinus- Quarzoszillator, 30.0 MHz für Oberflächenmontage (SMD). Der Chip beinhaltet die gesamte Oszillatorschaltung! Vier lötbare Anschlusskontaktfelder befinden sich auf der Unterseite.
Maße:  7 x 5 mm; 2 mm dick

Typ JOG 32 B
1 St. 1,95 €
