Platinen
Epoxyd-Experimentier-Platine 1,5mm stark, Steckkarte mit 31 polige Leiterbahnen, Rastermaß 2,54 mm, Bestückung für 4 IC-s vorgesehen, und andere Bauteile. Maße: L=100 mm, H=80 mm
Typ EP 32107
1St. 1,20 €



Kleine Experimentierplatine aus Epoxy ( braun) versehen mit 2 Lötösen, Maße : 63 x 45 mm x 1,5 mm.
Typ EPO 100                                 10 St. 0,49 €

Miniatur-Infrarot-Fernbedienungs-Sender die kleine ca 30x 22 mm große Platine beinhaltet einen kompletten IR-Fernbedienungssender mit einer Steuerungsfunktion. Betriebsspannung 3 V, auslösbar durch eine Taste auf der Platine schaltung mit IC6210 B und U429 B. Mit ausführlicher technischer Beschreibung. Hersteller "Kiekert".
Typ IR 5365                      1 St. 1,97 €                                    10 St. 14,32 €

LCD Quarzuhr mit 3 Schaltausgängen fertig aufgebaute Platine mit 48x15 mm großer LCD-Anzeige. 3 verschiedene Schaltzeiten von jeweils max 1 Std Dauer sind einstellbar. Ein Kurzprogramm von 1- 59 Minuten ist einstellbar mit Reset, Betriebsspannung 1,5 V, Schaltausgang 1,5 V, vorhandene Beleuchtung 3 Volt. Platinenmaße: 85 x 55 mm. die Uhr ist justierbar. Mit Schaltvorschlag für externe Schaltstufe und Anleitung .
Typ LCD 30                                         1 St. 2,99 €

Schalter und Tastensatz passend für LCD 30, enthält 6 Taster, 3 Umschalter und eine Mignonbatterie mit Halter.
Typ ST 30                                          1 Satz 4,01 €

Bestückte Platine für EKV Empfänger bestückt mit 4 Germaniumtransistoren: GC101, GC 118, GC 121 und GC 301. Aufbau warscheinlich NF-Verstärker. Platine steckbar mit 6-poliger Stiftleiste. Platinenbezeichnung RFT-105 SV 8311.20-1
Typ RFT 105                                                     1 St. 3,50 €

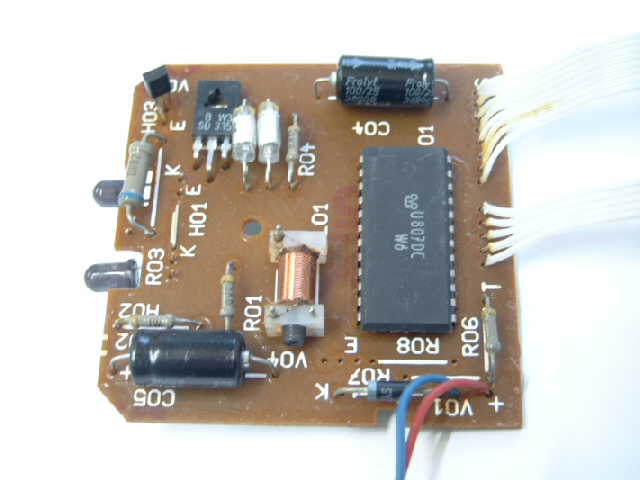

Infrarot-Fernbedienungssender Platine bestückt mit zwei Infrarotdioden und eine rote LED, mit IC U 807 DC = SAB 3021, Platinenmaß: 65 x 65 mm, Batterieanschluß UB= 9 V
Typ FBS 251                            1 St. 0,84 €                                            10 St. 5,11 €

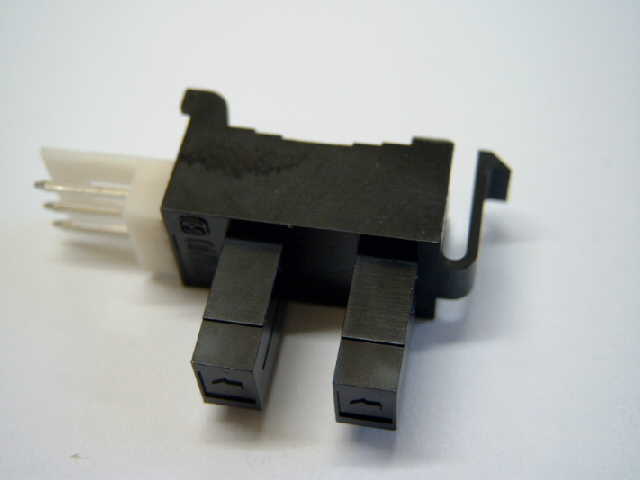

Gabelreflexlichtschranke Fabrikat Panasonic, Polykarbonat, geschützt gegen Fremdlicht. Techn. Daten : Schlitzweite : 5 mm, Schlitzöffnung (Apertur) 0,6 mm LED (Sender)Durchlaßstrom IF = 10 mA. Sperrspannung UR= 5 V Fototransistor Empfänger UCEC= 30 V. ICEO= 50 mA. Die Lichtschranke hat keine Trennung zwischen Sender und Empfänger, deshalb nur 3 Anschlüsse. Lieferung mit Datenblatt.
Typ ON 1531                                  1 St. 1,00 €                              10 St. 7,98 €

Infrarot Sensormodul hochempfindlich, es erfasst Wärmestrahlung von sich bewegenden Körpern, z.B. Menschen, Tieren usw. und kann als Bewegungsmelder oder Alarmsensor verwendet werden. Hohe Empfindlichkeit! Das Modul besitzt zusätzlich einen LDR Fotowiderstand, der als Dämmerungsschalter genutzt werden kann. Beide Ausführungen mit Anleitung. Version A: zum Anschluss an 230 V /50 Hz. Beinhaltet zusätzliche Leiterplatte, die aus 230 V durch einen in Reihe geschalteten Kondensator und Gleichrichtung 12 V erzeugt.
Version A Typ LS 345 für 230 V Betrieb 2 Leiterplatten 6,62 €
Version B Typ LS 241 für 12 V Betrieb 1 Leiterplatte 5,09 €

Doppel-Infrarot-Lichtschranke auf Platine (32 x 17 mm). Abstand Sender Empfänger 3 mm. Anwendung: Endlageerkennung von Türen und Fenstern, zur Lauf -und Richtungserkennung oder als optisches Kartenschloß ( da 2 Fototransistoren vorhanden sind) kann in einer Kennkarte ein Loch gelesen, und nur dann das Schloß betätigt werden. Platine komplett bestückt mit Infrarot LED, 3 SMD Widerständen, doppeltem Fototransistor 1 SMD Kondensator, 1 Buchse gemäß Schaltplan. Orginal Telefunken.
Typ TFK 4831 1 St. 0,74 € 10 St. 5,37 € 100 St 35,53 €

Netzteil Platine Bestückung 1 Printtrafo 220 V sek 12 V/160 mA 6 Dioden, ein Brückengleichrichter, 1 Netzschalter, 1 Spannungsregler L 7805 und 1 Optokoppler CNY 17 F, sowie eine Lampenfassung E 14.
Typ FG 7                                           1 St. 1,97 €

Märklin-Fahrtregler Platine. bestückt mit Schaltspannungsregler-IC TL 494 CN und 2MOS-N-Transistoren BUZ 71 A ( 50 V /12 A) Eingang 8 V = Ausgang 15 V regelbar über Schleifregler. Platine betriebsbereit
Typ Märklin ALPHA 27624                                               1 Stück nur 3,32 €

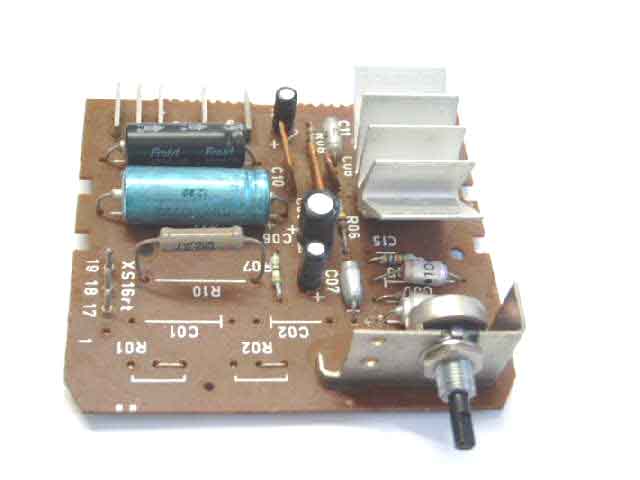

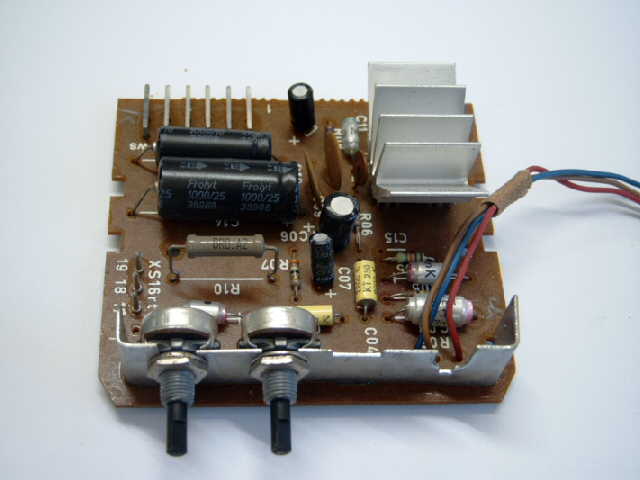

10 Watt NF-Verstärker komplett auf Platine aufgebaut, mit IC A 210 K (TBA 810 S), 10 Watt Ausgangsleistung, mit Lautstärkereglung Platinenmaß: 90 x 80 mm. U Betr. = 12.. 15 V . Mit Anschlußbelegung. Lieferung ohne Knöpfe
Typ NFVK 10                     mit Lautstärkereglung 1 St. 3,50 €
Typ NFVK 10B mit Lautstärke- und Höhenreglung 1 St. 4,86 €

Leistungs Netzteil Platine Kühlkörper wird mitgeliefert. Halbleiterbestückung: 1x LM 340 T12, BDW 24 B,L 4901 A, 3 weitere Transistoren, 4 Sicherungshalter mit Sicherungen, 1 IC TL 061 ACP, 3 Brückengleichrichter sowie 4 Leistungsdioden, Elkos 1000 µf-63 V, 4700 µF-25 V, 2200 µF-16 V und 470 µf 63 V und weitere erforderliche Bauteile für diese Schaltung. Platinenmaß: 130x100 mm. Ohne Anschlußplan.
Typ HAG 5227                                     1 St. nur 5,04 €

Steuerung für Schrittmotore sehr aufwendige und durchdachte Schaltung, ebenfalls von Hagenuk, Halbleiterbestückung: 7 x B 676 (TO 220) auf Kühlkörper, IC`s: µ 451 c, µPC177 c, M 74LSOP 93 DO, M 74 LS14 P 91 Do, M 5148P, 2x 74LS221P, µPC451 C, µPC177C, sowie viele weitere erforderliche Bauteile für diese Schaltung, Platinenmaß: 195 x 120 mm.
Typ HAFNI 7DT                                      8,56 €

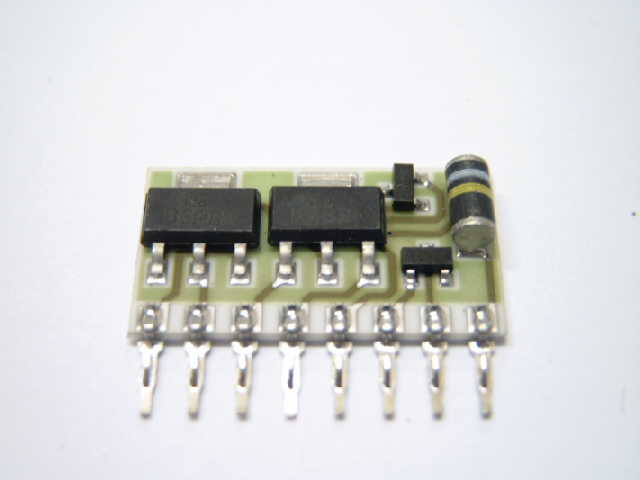

SMD-bestückte Platine mit Transistor BSP 92 (BSS 92) P-Kanal . 240 V/180 mA, P= 1 W, und mit vielen anderen Bauteilen bestückt.
Typ V 42305-C51                        1 St. 0,26 €                 10 St. 1,79 €

SMD-bestückte Platine mit 3 Kleinleistungs MOSFET`s vom Typ BSP 220 (BSP 317) P-Kanal, 200 V/225 mA, P = 1,5 W.
Typ V 42305-C52                            1 St. 0,26 €                 10 St. 1,79 €

Platine bestückt mit 2 Transistoren 1 x BSP 89 (BSS 89) N-Kanal, 240 V, 340 mA, P= 1 W und 1 x BSP 92 (BSS 92) P-Kanal 240 V/180 mA, P= 1W.
Typ V 42305-C 53             1 St. 0,26 €                  10 St. 1,79 €

Präzisions-Temperatur-Regler fertig aufgebauter elektronischer Temperaturschalter mit Netz-transformator und Ausgangsschaltrelais 10 A. Die Schaltschwelle ist durch ein Potentiometer in großem Umfang einstellbar. Durch 2 Trimmpotis läßt sich auch die Hysterese verändern. Einsetzbar als Thermostat für sehr viele Zwecke. Das montierte Relais (Wechsler) öffnet bei Erreichen der eingestellten Temperatur. Die Schaltfunktion wird durch eine "LED" angezeigt. Anschluss an 220 V 50 Hz, komplett mit Relais, LED, Fühler und Knopf. Maße: 120 x 55 x 40
Typ PTR 400                        1 St. 7,41€
Passendes Gehäuse zu PTR 400 Typ G 010 1 St. 3,40 €

LCD Quarzuhr mit 3 Schaltausgängen fertig aufgebaute Platine mit 48x15 mm großer LCD-Anzeige. 3 verschiedene Schaltzeiten von jeweils max 1 Std Dauer sind einstellbar. Ein Kurzprogramm von 1- 59 Minuten ist einstellbar mit Reset, Betriebsspannung 1,5 V, Schaltausgang 1,5 V, vorhandene Beleuchtung 3 Volt. Platinenmaße: 85 x 55 mm. die Uhr ist justierbar. Mit Schaltvorschlag für externe Schaltstufe und Anleitung .
Typ LCD 30                               1 St. 2,99 €

Schalter und Tastensatz passend für LCD 30, enthält 6 Taster, 3 Umschalter und eine Mignonbatterie mit Halter.
Typ ST 30                                     1 Satz 4,01 €

lnfrarot-Fernbedienungs-Empfangsteil Modul IC-bestückter Infrarotempfänger im zylindrischen Metallgehäuse Ø 20 mm Länge = 65 mm. Betriebsspannung 12 V. Ideal zur Überprüfung von Fernbedienungen (mittels Osziloskop direkt möglich). Auch für Steuerzwecke universell einsetzbar. Mit technischen Daten und Schaltungsvorschlag zum Aufbau einer einfachen Fernbedienungsfunktionsüberprüfung.
Typ IFP 100                              1 St. 2,30 €

Spannungswandler Eingang 18 -30 V, Ausgang 12 V = konstant Abschaltstrom und Spannung durch Spindeltrimmer veränderbar. Strom bis 5 A, HF-entstört.
Typ SPW 12                             1 St. 14,06 €

10 Watt NF-Verstärker komplett auf Platine aufgebaut, mit IC A 210 K (TBA 810 S), 10 Watt Ausgangsleistung
Platinenmaß: 90 x 80 mm. Fabrikat : "Tonfunk Ermsleben"
Typ NFVK 10                    mit Lautstärkereglung 3,50 €

Hochspannungs- Widerstands- Platine bestehend aus einem Hochspannungspotentiometer 5 MOhm linear 4 Watt
und 7 Widerständen 2,4 MOhm /2 W. Platinenmaß 130 x 105 mm.
Typ HPP 5M                                      1 St. 2,48 €                                    10 St. 15,34 €

Blinklicht- Steuerungs-Modul Das Blinklicht- Steuerungs- Modul erzeugt kurze, regelmäßige Blitzimpulse von ca. 0,1
Sekunde Dauer. Die Pausenzeit beträgt etwa 0,9 Sekunden. Zwei Batterie- Anschlußclips für 9 Volt Blockbatterien versorgen
das Modul mit Strom. Es handelt sich hier um eine Reihenschaltung, die Betriebsspannung ist also 18 Volt. Der max.
Ausgangsstrom sollte 0,2 A nicht überschreiten. Ein "Ein – Aus" Schiebeschalter ist auf dem Modul vorhanden. Am
Ausgang der Schaltung kann als Last z.B. eine Glühlampe oder eine LED mit Vorwiderstand angeschlossen werden.
Typ BSM 18                                                                                                                                  1 St. 0,95 €


Dämmerungsschalter hochempfindlich mit Relaisausgang (250 V/ 8 A) Empfindlichkeit uns Schaltschwelle einstellbar. Platine  120 x 43 mm. Fertig bestückt (betriebsbereit) Betriebsspannung  12 V = oder 230 V ~.
Typ DS 15539                                                                                                                      1 St. 4,95 €




NF-Verstärker 16/20 Watt Sinus 16 Watt, auf Platine fertig aufgebaut mit Kühlkörper, mit 3 Potentiometer für Lautstärke, Höhen- und Tiefenreglung. Besondere Eigenschaften: Thermischer Überlastungsschutz, Ausgang Kurzschlußfest, Ausgangsstrombegrenzung, interne Frequenzkompensation, "SOAR" Schutz. Sehr einfache schnelle Montage, mit Anschlußbild. Maße : L=100, T`200, H=30 mm. Ausgang 4-8 Ohm. Betriebsspannung max. 32V, Vorstufe 15 V Lieferung ab Stapel, jedoch ungeprüft. Mit ausführlicher Anleitung.

Typ NF 2030
   1 St. 4,85 €
ab 5 St.                    a 4,15 €
ab 10 St.                  a 3,60 €
ab 20 St.                  a 2,95 €

Passendes Netzteil, bestehend aus 2 Trafos, Elko und 4  Gleichrichterdioden. ( Teilesatz mit  Anleitung)
Typ NT 2030     1 St. 4,85 €

10 Watt NF-Verstärker komplett auf Platine aufgebaut, mit IC A 210 K (TBA 810 S), 10 Watt Ausgangsleistung, mit Lautstärkereglung (1 Poti) Platinenmaß: 90 x 80 mm. U Betr. = 12.. 15 V . Mit Anschlußbelegung. Lieferung ohne Knopf. Lautstärkeregler mit 4 mm Achse.
Typ NFVK 10    1 St. 3,50   ab 5 St. a  2,80    ab 10 st a 2,25  ab 20 St. a 1,95 €   größere Stückzahlen auf Anfrage
NVK 10





Typ . Beschreibung 1 St. � 10 St �
EPO 100 Kleine Experimentierplatine aus Epoxy ( braun) versehen mit 2 Lötösen, Maße : 63 x 45 mm x 1,5 mm.    0,49
IR 5365 Miniatur-Infrarot-Fernbedienungs-Sender die kleine ca 30x 22 mm große Platine beinhaltet einen kompletten IR-Fernbedienungssender mit einer Steuerungsfunktion. Betriebsspannung 3 V, auslösbar durch eine Taste auf der Platine schaltung mit IC6210 B und U429 B. Mit ausführlicher technischer Beschreibung. Hersteller "Kiekert". 1,97 14,32
LCD 30 LCD Quarzuhr mit 3 Schaltausgängen fertig aufgebaute Platine mit 48x15 mm großer LCD-Anzeige. 3 verschiedene Schaltzeiten von jeweils max 1 Std Dauer sind einstellbar. Ein Kurzprogramm von 1- 59 Minuten ist einstellbar mit Reset, Betriebsspannung 1,5 V, Schaltausgang 1,5 V, vorhandene Beleuchtung 3 Volt. Platinenmaße: 85 x 55 mm. die Uhr ist justierbar. Mit Schaltvorschlag für externe Schaltstufe und Anleitung . 2,99
ST 30 Schalter und Tastensatz passend für LCD 30, enthält 6 Taster, 3 Umschalter und eine Mignonbatterie mit Halter. 4,01
RFT 105 Bestückte Platine  bestückt mit 4 Germaniumtransistoren: GC101, GC 118, GC 121 und GC 301. Aufbau warscheinlich NF-Verstärker. Platine steckbar mit 6-poliger Stiftleiste. Platinenbezeichnung RFT-105 SV 8311.20-1 3,50
FBS 251 Infrarot-Fernbedienungssender Platine bestückt mit zwei Infrarotdioden und eine rote LED, mit IC U 807 DC = SAB 3021, Platinenmaß: 65 x 65 mm, Batterieanschluß UB= 9 V 0,84 5,11
ON 1531 Gabelreflexlichtschranke Fabrikat Panasonic, Polykarbonat, geschützt gegen Fremdlicht. Techn. Daten : Schlitzweite : 5 mm, Schlitzöffnung (Apertur) 0,6 mm LED (Sender)Durchlaßstrom IF = 10 mA. Sperrspannung UR= 5 V Fototransistor Empfänger UCEC= 30 V. ICEO= 50 mA. Die Lichtschranke hat keine Trennung zwischen Sender und Empfänger, deshalb nur 3 Anschlüsse. Lieferung mit Datenblatt. 1,00 7,98
LS 345 Infrarot Sensormodul hochempfindlich, es erfasst Wärmestrahlung von sich bewegenden Körpern, z.B. Menschen, Tieren usw. und kann als Bewegungsmelder oder Alarmsensor verwendet werden. Hohe Empfindlichkeit! Das Modul besitzt zusätzlich einen LDR Fotowiderstand, der als Dämmerungsschalter genutzt werden kann. Beide Ausführungen mit Anleitung. Version A: zum Anschluss an 230 V /50 Hz. Beinhaltet zusätzliche Leiterplatte, die aus 230 V durch einen in Reihe geschalteten Kondensator und Gleichrichtung 12 V erzeugt.
Version A Typ für 230 V Betrieb 2 Leiterplatten
6,62
LS 241 Version B Typ für 12 V Betrieb 1 Leiterplatte 5,09
TFK 4831 Doppel-Infrarot-Lichtschranke auf Platine (32 x 17 mm). Abstand Sender Empfänger 3 mm. Anwendung: Endlageerkennung von Türen und Fenstern, zur Lauf -und Richtungserkennung oder als optisches Kartenschloß ( da 2 Fototransistoren vorhanden sind) kann in einer Kennkarte ein Loch gelesen, und nur dann das Schloß betätigt werden. Platine komplett bestückt mit Infrarot LED, 3 SMD Widerständen, doppeltem Fototransistor 1 SMD Kondensator, 1 Buchse gemäß Schaltplan. Orginal Telefunken. 0,74 5,37
FG 7 Netzteil Platine Bestückung 1 Printtrafo 220 V sek 12 V/160 mA 6 Dioden, 1 Netzschalter, 1 Spannungsregler L 7805 und 1 Optokoppler CNY 17 F, sowie eine Lampenfassung E 14. 1,97
Märklin ALPHA 27624 Märklin-Fahrtregler Platine. bestückt mit Schaltspannungs-regler-IC TL 494 CN und 2MOS-N-Transistoren BUZ 71 A ( 50 V /12 A) Eingang 8 V = Ausgang 15 V regelbar über Schleifregler. Platine betriebsbereit  3,32
HAG 5227 Leistungs Netzteil Platine Kühlkörper wird mitgeliefert. Halbleiterbestückung: 1x LM 340 T12, BDW 24 B,L 4901 A, 3 weitere Transistoren, 4 Sicherungshalter mit Sicherungen, 1 IC TL 061 ACP, 3 Brückengleichrichter sowie 4 Leistungsdioden, Elkos 1000 µf-63 V, 4700 µF-25 V, 2200 µF-16 V und 470 µf 63 V und weitere erforderliche Bauteile für diese Schaltung. Platinenmaß: 130x100 mm. Ohne Anschlußplan. 5,04
HAFNI 7DT Steuerung für Schrittmotore sehr aufwendige und durchdachte Schaltung, ebenfalls von Hagenuk, Halbleiterbestückung: 7 x B 676 (TO 220) auf Kühlkörper, IC`s: µ 451 c, µPC177 c, M 74LSOP 93 DO, M 74 LS14 P 91 Do, M 5148P, 2x 74LS221P, µPC451 C, µPC177C, sowie viele weitere erforderliche Bauteile für diese Schaltung, Platinenmaß: 195 x 120 mm. 8,56
TEA 5581 PLL-Stereo Dekoder Platine Fabrikat Philips, Komplett bestückt in SMD-Technik, Lieferung erfolgt mit Anschlußbezeichnung des IC´s.  Daten als PDF 0,95
V 42305-C51 SMD-bestückte Platine mit Transistor BSP 92 (BSS 92) P-Kanal . 240 V/180 mA, P= 1 W, und mit vielen anderen Bauteilen bestückt. 0,26 1,79
V 42305-C52 SMD-bestückte Platine mit 3 Kleinleistungs MOSFET`s vom Typ BSP 220 (BSP 317) P-Kanal, 200 V/225 mA, P = 1,5 W 0,26 1,79
V 42305-C 53 Platine bestückt mit 2 Transistoren 1 x BSP 89 (BSS 89) N-Kanal, 240 V, 340 mA, P= 1 W und 1 x BSP 92 (BSS 92) P-Kanal 240 V/180 mA, P= 1W. 0,26 1,79
PTR 400 Präzisions-Temperatur-Regler fertig aufgebauter elektronischer Temperaturschalter mit Netz-transformator und Ausgangsschaltrelais 10 A. Die Schaltschwelle ist durch ein Potentiometer in großem Umfang einstellbar. Durch 2 Trimmpotis läßt sich auch die Hysterese verändern. Einsetzbar als Thermostat für sehr viele Zwecke. Das montierte Relais (Wechsler) öffnet bei Erreichen der eingestellten Temperatur. Die Schaltfunktion wird durch eine "LED" angezeigt. Anschluß an 220 V 50 Hz, komplett mit Relais, LED, Fühler und Knopf. Maße: 120 x 55 x 40 7,41
G 010 Passendes Gehäuse zu PTR 400 3,40
IFP 100 lnfrarot-Fernbedienungs-Empfangsteil Modul IC-bestückter Infrarotempfänger im zylindrischen Metallgehäuse Ø 20 mm Länge = 65 mm. Betriebsspannung 12 V. Ideal zur Überprüfung von Fernbedienungen (mittels Osziloskop direkt möglich). Auch für Steuerzwecke universell einsetzbar. Mit technischen Daten und Schaltungsvorschlag zum Aufbau einer einfachen Fernbedienungsfunktionsüberprüfung. 2,30
SPW 12 Spannungswandler Eingang 18 -30 V, Ausgang 12 V = konstant Abschaltstrom und Spannung durch Spindeltrimmer veränderbar. Strom bis 5 A, HF-entstört. 14,06
NFVK 10 10 Watt NF-Verstärker komplett auf Platine aufgebaut, mit IC A 210 K (TBA 810 S), 10 Watt Ausgangsleistung, mit Lautstärke-reglung (1 Poti) Platinenmaß: 90 x 80 mm. U Betr. = 12.. 15 V . Mit Anschluß-belegung. Lieferung ohne Knöpfe 3,50
NFVK 10B Wie NVK 10 jedoch mit Lautstärke- und Höhenreglung 4,86
BSM 18 Blinklicht- Steuerungs-Modul das Blinklicht- Steuerungs- Modul erzeugt kurze, regelmäßige Blitzimpulse von ca. 0,1 Sekunde Dauer. Die Pausenzeit beträgt etwa 0,9 Sekunden. Zwei Batterie- Anschlußclips für 9 Volt Blockbatterien versorgen das Modul mit Strom. Es handelt sich hier um eine Reihenschaltung, die Betriebsspannung ist also 18 Volt. Der max. Ausgangsstrom sollte 0,2 A nicht überschreiten. Ein "Ein � Aus" Schiebeschalter ist auf dem Modulvorhanden. Am Ausgang der Schaltung kann als Last z.B. eine Glühlampe oder eine LED mit Vorwiderstand angeschlossen werden. 0,95
DS 15539 Dämmerungsschalter hochempfindlich mit Relaisausgang (250 V/ 8 A) Empfindlichkeit und Schaltschwelle einstellbar. Platine
120 x 43 mm. Fertig bestückt (betriebsbereit) Betriebsspannung 12 V = oder 230 V ~.
4,95
TFE VI-6 Platine für Farbfernsehgeräte Halbleiterbestückung 1 x A 232 D , 1 MCA 660 6x SF 369 und viele weitere Bauteile.Fabrikat: "Tonfunk Ermsleben". Platinenmaß: 125 x 150 mm. 1,28 8,18
15335 Platine für Farbfernsehgeräte Halbleiterbestückung 3 x SF 358, 1 x A 270 D, 1x A 231 D und 4x SC 236 D und viele weitere Bauteile. Fabrikat "Tonfunk Ermsleben" Platinenmaß: 130 x 150 mm 1,28 8,18
TFE VI-03 Platine für Farbfernsehgeräte Halbleiterbestückung 1 x A 3501 D, 6 x SF 369 und vielen weiteren Bauteilen. Fabrikat "Tonfunk Ermsleben " Platinenmaß: 125 x 125 mm. 1,28 8,18

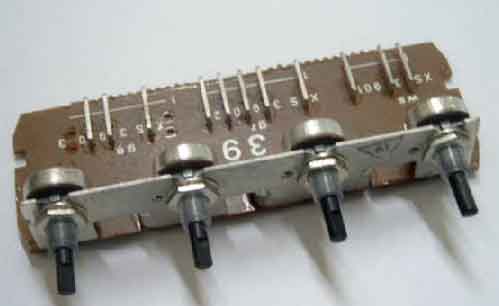

 PTB 4  Potentiometer � Platine, bestehend aus 4 Poti´s, Achse Durchm. 4mm, Gehäuse metallgekapselt, Gewinde mit Mutter, Potis leicht zum Auslöten. 1 x 100kOhm, 3x 4,7 KOhm lin.  0,55
 NF 2030 NF-Verstärker 16/20 Watt Sinus 16 Watt, auf Platine fertig aufgebaut mit Kühlkörper, mit 3 Potentiometer für Lautstärke, Höhen- und
Tiefenreglung. Besondere Eigenschaften: Thermischer Überlastungsschutz, Ausgang Kurzschlußfest, Ausgangsstrombegrenzung, interne Frequenzkompensation, "SOAR" Schutz. Sehr einfache schnelle Montage, mit Anschlußbild. Maße : L=100, T`200, H=30 mm. Ausgang 4-8 Ohm.
Betriebsspannung 32 V.
Lieferung ab Stapel, jedoch ungeprüft.
4,85
NT 2030 Passendes Netzteil, bestehend aus 2 Trafos, Elko und 4  Gleichrichterdioden.  4,85

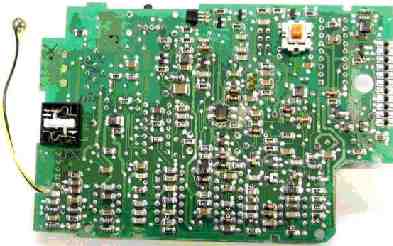

HAG 1 Hagenuk Modul
Die Original � Anwendung ist nicht bekannt, geeignet zum Ausschlachten, als Bauteilquelle.
Maße der Leiterplatte:
  115 mm x 77 mm

Interessante Bauteile:
Ein Mikrofon mit eingebautem Verstärker und ein Elektretmikrofon, (siehe separate Beschreibung)

Weitere Bauteile:
1 x IC, Type LM 393 N
1 x IC, Type LM 324 N
1 x IC, Type T 001
1 x IC, Type LM 358 N
1 x IC, Type U 4076 B
1 x IC, Type HG 439

Diverse Kondensatoren und Schalter,
viele SMD - Bauteile
Beschreibung des Moduls als PDF.Datei
 Mikrofonbelegung siehe PDF-Datei

1,85

Bestandteil von HAG1
Mikrofon mit eingebautem Verstärker

Schwarzes Gummi überzogenes Gehäuse

Breite: 20 mm
Höhe: 20 mm
Tiefe: 13 mm

Prüfdaten
Betriebsspannung:  12 Volt
Vorwiderstand:  10 kOhm
Kondensator:   1 µF
Stromaufnahme:  ca. 1 mA




Bestandteil von HAG1 Electretmikrofon
Gelbes Anschlusskabel �+�
Schwarzes Anschlusskabel: �Masse�

Breite: 8 mm
Höhe: 10 mm
Tiefe: 7 mm

Prüfdaten
Betriebsspannung:  12 Volt
Vorwiderstand:  10 kOhm
Kondensator:   1 µF
Stromaufnahme:  ca. 0,18 mA






Dämmerungsschalter hochempfindlich mit Relaisausgang  (250V/8A), Empfindlichkeit und Schalt- schwelle einstellbar. Platine  120 x 43 mm. Fertig bestückt (betriebsbereit) Betriebsspannung 12 V = oder 230 V.

Typ DS 15539                                 1 Stück 4,95 �

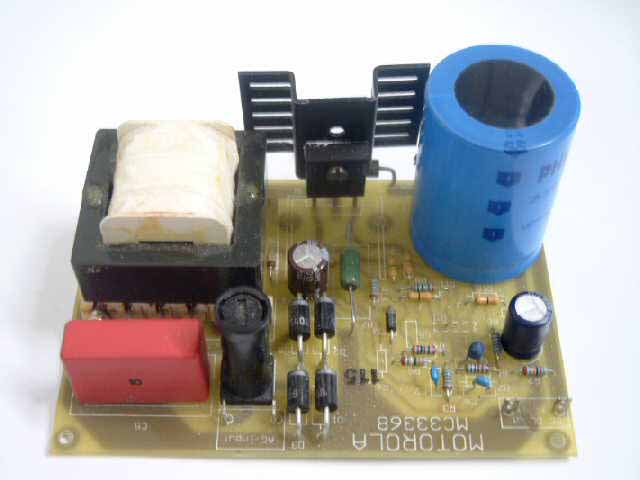

Original Motorola "Power Factor Controller", mit Herstellerunterlagen. Eingeschränkt auch als Netzteil verwendbar. Eingangsspannung: 92-270 V, 50 Hz. Ausgangsspannung: 415 V Gleichspannung, stabilisiert. Gute Funktion bei Belastung mit ca. 100 mA. Mit Anleitung und Schaltungen 16 Seiten in Englisch

Typ MC 33368
1 St. 10,85 �

Digital Modul auf keramischer Leiterplatte

      1    2              3   4   5                              6                        7    8    9  10  11 12  13

Format

Länge: 62 mm
Breite: 20 mm

Kontakt- Länge: 4 mm
 ICL 7621       4066 2 x 4017
Bestückung

1 Stück IC, Type ICL 7621 .…………………. Dual Low Power CMOS OP
1 Stück IC, Type 4066 (SMD- Ausführung) .. Vier getrennte bilaterale Schalter für stromrichtungsunabhängige
     Schaltanwendungen.
2 Stück IC, Type 4017 (SMD- Ausführung)..Dekadischer Johnson- Zähler
2 Stück Transistoren,   (SMD- Ausführung)

Aufbau:
Alle Bauteile sind in Oberflächenmontage auf die keramische Leiterplatte aufgelötet.
 Typ YK 9923 1 St. 0,65 €        10 St 4,85 €
Ausführliche Beschreibung als PDF Datei

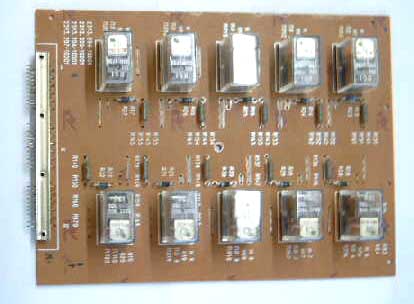

Relais – Platine, bestückt mit 10 Kammrelais (30.5-160), 11 Dioden und 10 Widerständen, je Relais 4 x um, Relais zieht bei 24 V  Spulenspannung an. Platinennummer: 2002.121-03350 19368 n

Typ RPK 10
1 St. 2,25 €

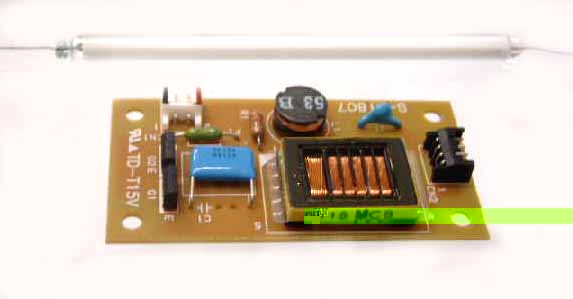

Inverterplatine mit Leuchtstoffröhre
mit Leuchtstoffröhre, weiß, Durchm 6 mm, 10 cm lang, Platine 6,8x3,9 cm. geringe Bauhöhe von 8 mm. Anschluß an 12 V Batterie.


Typ TDTV 15  1 St 4,85



Infrarot-Fernbedienungssensor
das kleine Modul beinhaltet einen kompletten Infrarot- Fernbedienungssender mit zwei Steuerfunktionen. Er ist problemlos in Betrieb zu nehmen.In die Batteriehalterung paßt eine 3 Volt Lithiumbatterie vom Typ CR 2032. (Durchmesser 20 mm, Höhe 3,2 mm).
Der minus Pol der Batterie liegt auf der Leiterplatte auf.
Zwei Tasten zur Auslösung der Funktionen sind auf der Leiterplatte montiert.
Maße: 40 x 24 mm;   11 mm dick
Typ FSRT 01                                                       1 St. 1,25 €
Beschreibung als PDF Datei



Radioplatine  Mittelwelle und UKW  Platinengröße 67 x 96 mm Mit Ferritflachantenne  und Folien MW Drehkondensator. Bestückt mit IC  A 383. Ohne erkennbare Endstufentransistoren. Auch zur anderweitigen Verwendung der Einzelteile. Ohne Anleitung und Funktionsgarantie.
Typ P 3206       1 St  4,95 €

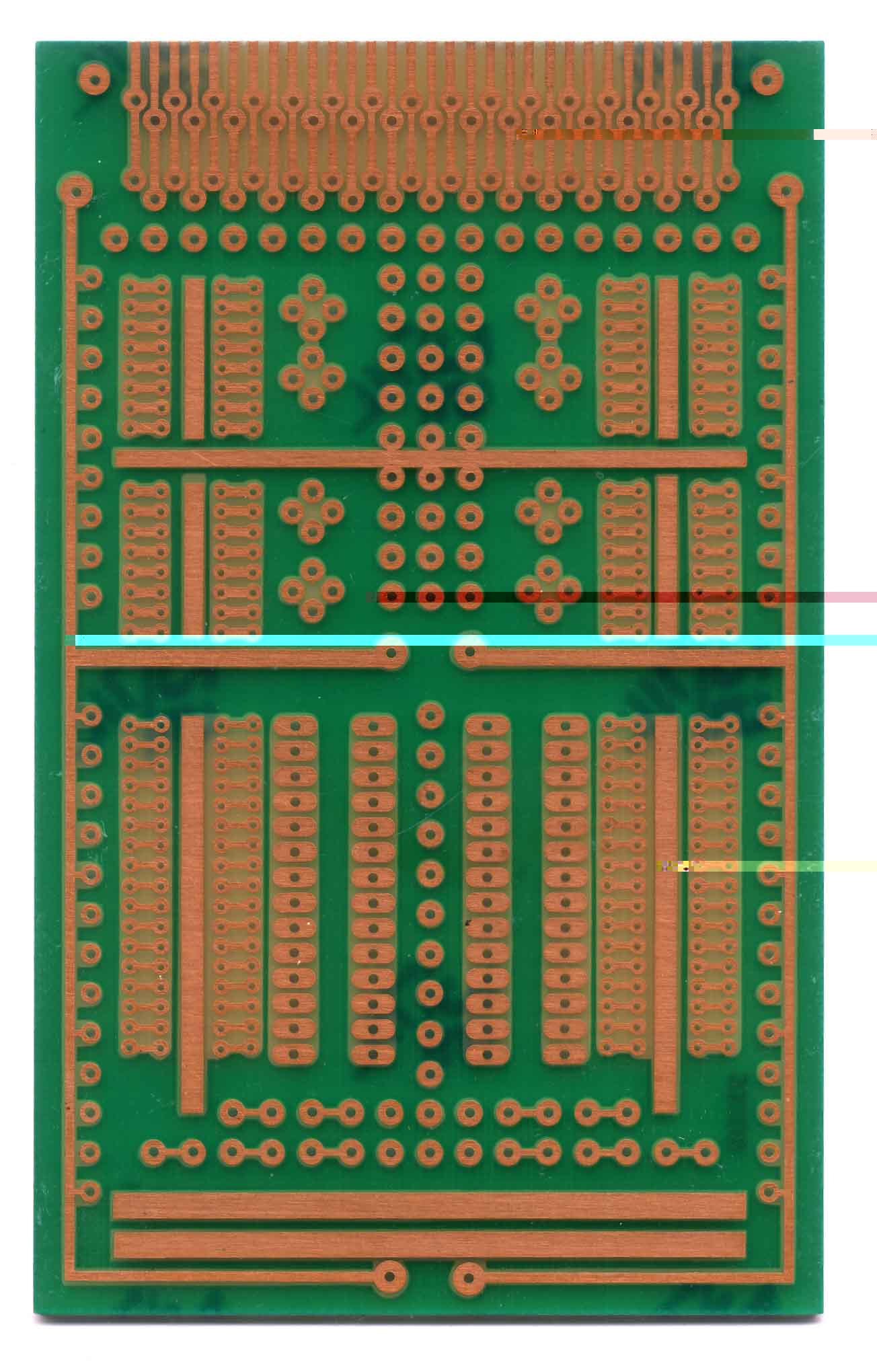

Experimentierplatine Epoxydharz, als Steckkarte 31 polig, für IC`s und Transistoren, und andere Bauteile. Plantinenmaß 100 x 160 mm, 1,5 mm stark, alle Löcher sind gebohrt.

Typ EPU 32108
1 St. 1,95 €

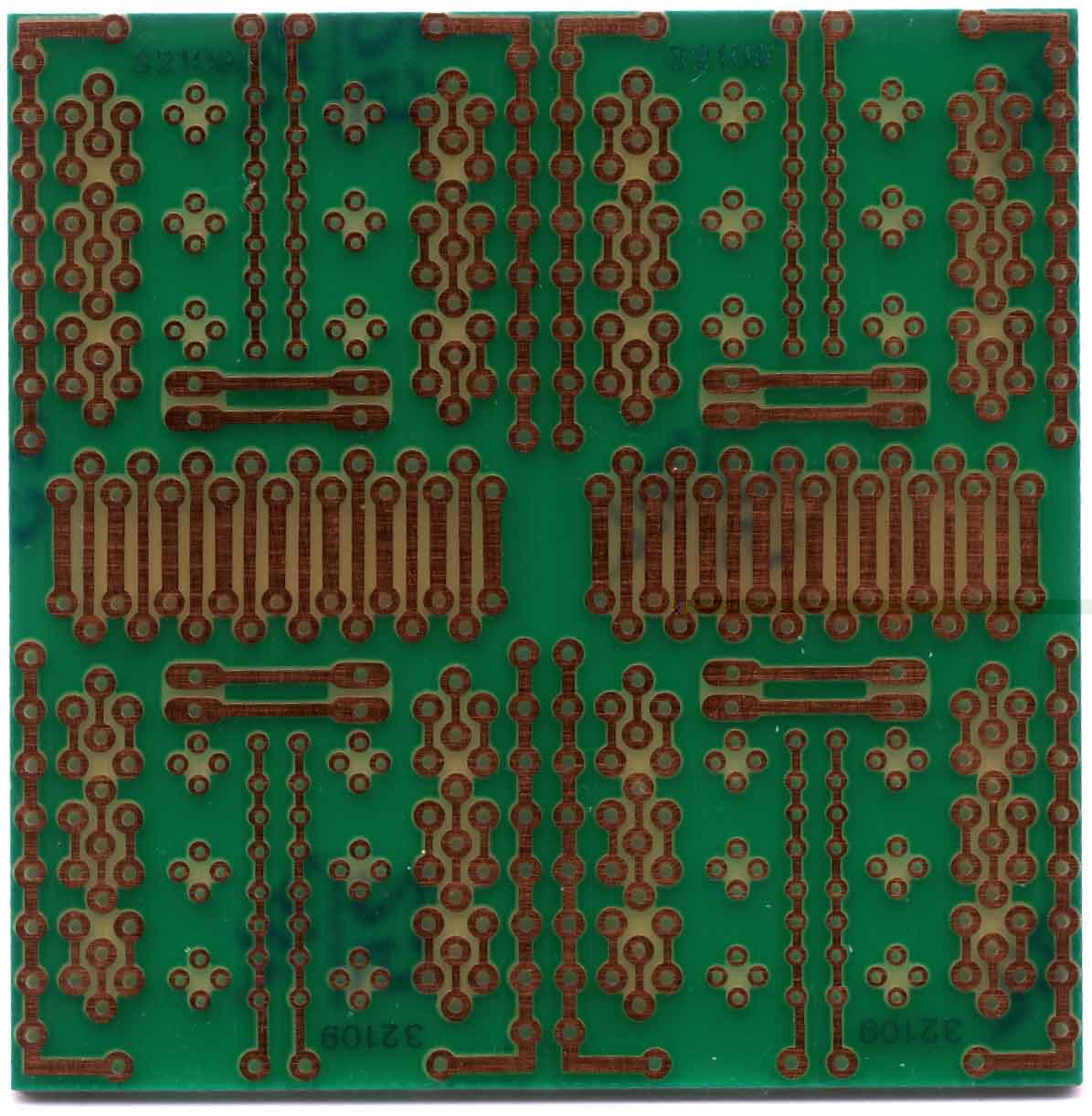

Experimentierplatine Epoxydharz, als Bauteilkarte für 24 Transistoren versehen, Platinenmaß 100 x 100 mm, 1,5 mm stark, alle Löcher sind gebohrt.
Typ EPU 32109
1 St. 1,25 €
